HMK 102B SUPRA

HMK 102B SUPRA

DIE SUPRA SERIE ERFÜLLT IHRE ERWARTUNGEN

Eine Maschine, die jeden einzelnen Tropfen Treibstoff nutzt, den Sie in Ihren Tank füllen, und das höchste Arbeits- und Aushubvolumen gewährleistet…

Komfort und Leistung unter härtesten Bedingungen…

Hohe Effizienz für den Fahrer, auch in den längsten Arbeitszeiten …

ENTWICKELT FÜR INTENSIVEN GEBRAUCH.

Aushubarbeiten auf den härtesten Böden, Tonnen von Sand, Kies, Geröll und lange Arbeitsstunden …

Ladearbeiten, Kanalaushub oder Brecharbeiten …

Baggerlader der SUPRA-Serie meistern jede Arbeit, die Sie erledigen müssen. Sie bieten eine komfortable Arbeitsumgebung und eine möglichst einfache Bedienung bei harten Aufgaben und langen Arbeitszeiten.

Mit der SUPRA-Serie bleibt Ihre Maschine länger im Einsatz und benötigt weniger Zeit für Wartung und Reparatur. So steigern Sie die Effizienz.

* Spezifikationen und Ausrüstung können je nach Paket variieren.

GERÄUMIGER UND KOMFORTABLER…

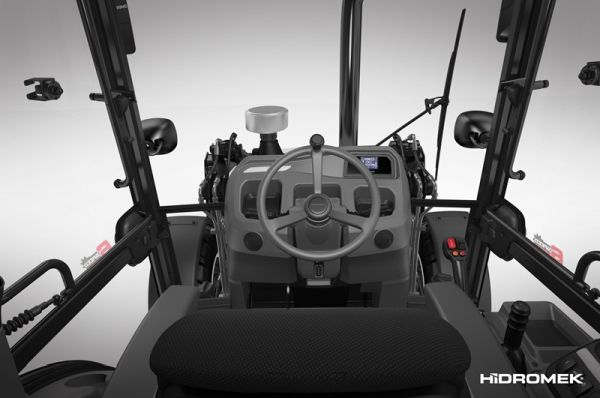

Kabineninnenraum

• Opera-Steuerung

• Luftgefederter Sitz

Einstellbare Steuerkonsole

• Wasserbecken-Fußmatten

• Abnehmbare Deckel

• Kühlbox

• Fortschrittliches Heiz- und Kühlsystem (A / C)

• Ablage am Dach

• Ergonomisches und ästhetisches Brecher-Pedal

• Monolithisches Heckfenster

• Hydraulische Auslegersperre

• Kabinenbau mit FOPS- und ROPS-Zertifikat

MOTOR

Der SUPRA-Serienmotor ist einer der sparsamsten und ausdauerndsten seiner Klasse. Der turbogeladene 4.400-cm³-Motor behält auch bei niedrigen Drehzahlen ein hohes Drehmoment.

Vollautomatikgetriebe mit 6-Vorwärts- und 3-Rückwärtsgängen

Das Vollautomatikgetriebe mit 6-Vorwärts und 3-Rückwärtsgängen der SUPRA-Serie ermöglicht eine sanfte Fahrt. Die optionale Drehmomentwandlersperre (lock-up) sorgt für einen sparsamen Treibstoffverbrauch, die im 5. und 6. Gang eingelegt wird.

MSS (Bewegungsstabilisierungssystem)

Das optionale MSS (Motion Stabilizer System) dient als Stoßdämpfer für die Hubzylinder. Durch die Dämpfung des Stoßes, der beim Einsatz einer vollen Baggerschaufel auf unebenem Gelände auftritt, bietet er eine komfortable Fahrt, die nicht nur sanft, sondern auch schnell ist.

Schwerlast-Achsen
Schwerlast-Achsen wurden in der SUPRA-Serie sowohl im Hinblick auf den Lastträger als auch auf die Lebensdauer verwendet.

HOHE EFFIZIENZ, CLEVERE WAHL!

Lastabhängige Hydraulikpumpe im Kolbentyp / Durchflussverteilung (Flowshare)

Lastabhängige Hydraulikpumpe im Kolbentyp / Durchflussverteilung (Flowshare)

Die optionale Hydraulikpumpe im Kolbentyp liefert so viel lastabhängige Hydraulikleistung, wie der Fahrer benötigt, und zwar unabhängig von der Menge der Last und der Motordrehzahl. Es funktioniert mit einer Effizienz von bis zu 95%.

Die optionalen FLOWSHARING-Ventile bieten eine hervorragende hydraulische Steuerung, unabhängig von der Menge der Last und den Fähigkeiten des Bedienenden für verschiedene Feldarbeiten wie etwa Rohrverlegung und Kanalgrabungen.

Sie ermöglicht die gleichzeitige Bewegung des Auslegers, des Arms und der Schaufel auch bei niedrigen Drehzahlen und bietet die Möglichkeit, in lärmgeschützten Bereichen wie Krankenhäusern, Schulen und im Stadtzentrum zu arbeiten.

Durchfluss-Ladeventile

Als optionale Ausrüstung bieten Durchflussladeventile mit zusätzlicher Regenerationsfunktion an den Ausleger- und Armleitungen eine effizientere Hydraulikleistung und verhindern die Kavitation.

LSD: Sperrdifferential und Differenzialsperre

Die höchste Zugkraft wird mit LSD (Sperrdifferenzial) an der Vorderachse und Differenzialsperre an der Hinterachse gewährleistet, um ein Schleudern auf kiesigen, schlammigen und vereisten Oberflächen zu verhindern. Somit wurde die Reifenlebensdauer, der Arbeitszyklus und die Kraftstoffeffizienz verbessert.

Dual-LCD-Display

Bei herkömmlichen Baggerlader-Kabinen muss der Bediener während er die Maschine in der Lade- und Aushubposition steuert, seinen Kopf um 90 ° nach rechts und links drehen, um die Anzeigen zu überprüfen.

In der SUPRA-Serie kann der Bediener die Anzeigen über den LCD-Bildschirm im vorderen und hinteren Bereich überprüfen, während er sich in der Lade- und Aushubposition befindet. Somit kann der Bediener die Anzeigen leicht überprüfen, ohne seinen Blick von der Fahrtrichtung abzuwenden. Diese Arbeitsposition ermöglicht dem Fahrer, länger zu arbeiten, ohne an Nacken- und Rückenschmerzen zu leiden.

ÜBERLASSEN SIE DIE HARTE ARBEIT EINFACH SUPRA!Die SUPRA-Serie für härteste Arbeitsbedingungen

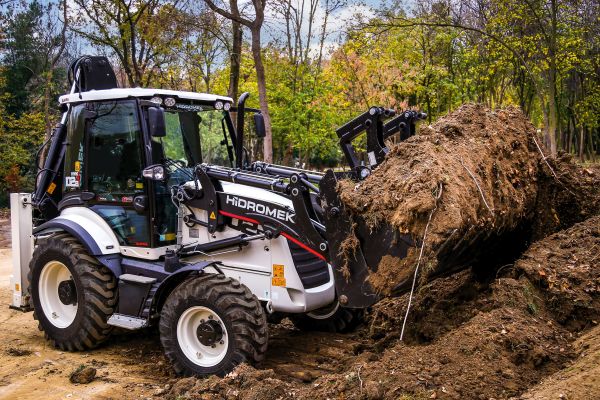

Eine der unterscheidenden Merkmale der SUPRA-Serie ist die überlegene Leistung des Frontladers. Dank der Schaufel und der Ausbrechkraft des Arms der SUPRA-Serie fördert die Maschine die Last ohne hohe Belastung. Die Auslegerkonstruktion, die für schwere Bedingungen bestimmt ist, wurde für eine lange Lebensdauer entwickelt. Die 6-in-1-Ladeschaufel (1,1 m³ in der B Serie – 1,2 m³ in der S-Serie) bietet hohe Ladeleistung. Dank der mit großer Sorgfalt entwickelten Schaufelform wird die effektive Nutzung der Schaufelkapazität erzielt. Die Absetzklinge, die mit einem Schraubensystem befestigt wurde, kann durch einfachen Austausch durch den Bediener und ohne Wartung doppelseitig verwendet werden. Die Gelenkverbindung an den Zylindern zum Öffnen und Schließen der Klaue verhindert Schäden an den Zylindern, wenn sie während der Fahrt seitlichen Lasten ausgesetzt sind. Dank des proportionalen Steuerknopfs auf dem vorderen Steuerhebel kann der Bediener die Maschine leicht bedienen; die Klauengeschwindigkeit und der Winkel können einfach eingestellt werden.

TIPSHIFT (Vorwärts-Rückwärts-Richtungssteuerung)

Die Vorwärts-Rückwärts-Richtungssteuerung am TIPSHIFT-Steuerhebel des Frontladers ermöglicht dem Fahrer ein schnelleres Manövrieren während des Ladevorgangs. Dadurch soll der Bediener diese Kontrollen einfacher ausführen und sich besser auf den Ladeprozess konzentrieren können.

Bei herkömmlichen Ladearbeiten und Manövern auf begrenztem Raum kann der Bediener sowohl Lader- als auch Vorwärts-Rückwärts-Befehle von einem einzigen Punkt aus ausführen, ohne die Lenkradhandhabung dank der Verwendung der TIPSHIFT-Taste zu verlieren.

Sie bietet Arbeitssicherheit und Komfort, so dass der Bediener arbeiten kann, ohne den Kontakt mit Lenkrad und Laderegler zu unterbrechen.

All diese feinen Einzelheiten und Innovationen sollen Ihnen Zeit- und Betriebskosten sparen.

Aushub-, Abbau- oder Zerkleinerungsarbeiten…

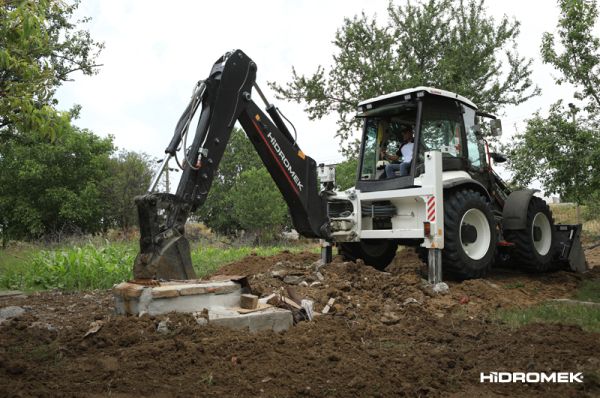

Die Bagger der SUPRA-Serie, die für schwierige geographische Voraussetzungen und schwere Arbeitsbedingungen entwickelt wurden, erhöhen die Produktivität durch ihre solide Konstruktion und das optionale effiziente Hydrauliksystem, das selbst bei niedrigen Drehzahlen maximale Ausbrechkraft bietet und maximal 163 l / min Öldurchfluss fördert.

Die hinteren Joysticks, die bei SUPRA-Modellen optional sind, ermöglichen eine einfache Steuerung während Arbeiten wie Heben und Senken, die präzise Bedienhandlungen erfordern. Joystick-Konsolen, die unabhängig voneinander eingestellt werden können, sorgen für eine ergonomische Arbeitsumgebung.

Mit der SUPRA-Serie, die eine gute Sichtweite und ergonomische Arbeitsumgebung bietet, werden lange Aushubarbeiten zum Vergnügen.

Die SUPRA-Serie mit ausgezeichneter Gewichtsverteilung und breiten Stabilisatoren bietet sicherere Aushubmöglichkeiten auf nassem Untergrund. Eine zusätzliche Hydraulikleitung, die als Standardausrüstung für hydraulische Bremsen und Anbaugeräte verwendet wird, verhindert nicht die Sichtweite während des Aushubs und wird bei tiefen Ausgrabungen nicht beschädigt.

Das Dämpfungssystem im Aushubzylinder mildert die Bewegungen an den Enden der Hübe, dämpft den Aufprall und verlängert die Lebensdauer der Maschine.

Der Teleskoparm mit einer Aushubtiefe von bis zu 5,80 m. bietet einen Vorteil bei tiefen Ausgrabungen und Arbeiten, die eine große Reichweite erfordern.

Was kann schöner sein als eine Arbeit, die ohne Probleme läuft?

Technische Information

Motor
Marke	Perkins
Modell	1104D-44TA
Anzahl der Zylinder	4
Bohrung und Hub	105 x 127 mm
Hubraum	4400 cc
Höchstleistung	74.5 kW, 100 Hp @ 2200 rpm
Maximales Drehmoment	410 Nm @ 1400 rpm

Hydrauliksystem
Typ	Closed Center System
Pumpentyp	Kolbenpumpe mit variabler Verdrängung
Pumpenfördermenge	163 lt
Systemdruck	227 bar

Getriebe
Type	Automatik-Getriebe
Drehmomentwandlersperre (Lock-Up)	Vorhanden
Anzahl der Gänge	6 Vorwärts- 3 Rückwärtsgänge
Standverhältnis	2.38:1

Fahrgeschwindigkeiten
1st Gang	5.6 km/h
2nd Gang	8.9 km/h
3rd Gang	11.4 km/h
4rd Gang	18.1 km/h
5th Gang	24.1 km/h
6th Gang	40 km/h

Laderleistung
6-in-1-Schaufelkapazität	1.1 m³
Schaufelbreite	2.44 m
Kolbenhöhe	3.46 m
Entladeweg	1.06 m
Aushubtiefe	0.18 m
Schaufelausbrechkraft	7209 kgf
Ausbrechkraft des Arms	6515 kgf
Hubvolumen bis max. Höhe	3170 kgf

Grableistung
Schaufelkapazität	0.17 m³
Aushubtiefe (eingefahren/ausgefahren)	4.4 m / 5.6 m
Bodenebene zum Drehpunkt (eingefahren/ausgefahren)	5.7 m / 6.8 m
Ladehöhe (eingefahren/ausgefahren)	3.8 m / 4.7 m
Arbeitshöhe (eingefahren/ausgefahren)	5.7 m / 6.6 m
Schaufeldrehwinkel	187°
Schaufelausbrechkraft (eingefahren/ausgefahren)	6364 kgf / 6364 kgf
Ausbrechkraft des Arms (eingefahren/ausgefahren)	2867 kgf / 2026 kgf

Füllmengen
Motorölpumpe	8 l
Motorkühlsystem	18.5 l
Treibstofftank	140 lt
Hydrauliköltank	70

Betriebsgewicht
Standardmaschine	9500 kg
